Beobachtungen von Test-Pulsaren im Timing-Modus (Automatix) und im Such-Modus (Obelix)
Timing:
Suchmodus:
Beobachtungen von Test-Pulsaren im Timing-Modus (Automatix) und im Such-Modus (Obelix)
Pulsar-Webinterface starten
im Chat den Test ankündigen, ggf. Ramesh o.a. kontaktieren
alle folgenden Eingaben im Pulsar-Interface, wenn nicht obsinp angegeben ist
Timing:
Timing:
LOAD Firmware
drücken
Obsinp:
Startup —> Pulsar-Verzeichnis, RX setzen, MultiFiba setzen (im Zweifel Mode 161)
Obsinp:
in
PTracking
Test Pulsar anwählen (0355+54 oder 0450+55, jeweils in PRSCAT), LOAD und Start
Timing:
Start
drücken
nach 10 Sekunden sollte die Messung zu sehen sein, und bestenfalls auch dann schon der Pulsar.
Nach Messende:
STOP
, 10 Sekunden warten,
KILL
drücken
Suchmodus:
PFFTS:
Kill AFFTS
anklicken (im AFFTS-VNC darf kein Kernel mehr laufen!)
Select Obelix
(den Rechner auswählen, der am meisten Plattenplatz hat - wird im Fenster "Obelix node status" angezeigt)
Select Firmware
: 300
MHz
für 21cm und 11cm, sonst 500
MHz
ARM PFFTS
drücken
LOAD Firmware
- dazu zunächst alle PFFTS markieren
Datenströme prüfen, dazu „
check Data stream
“ drücken - alle Beams müssen ca 40 MBytes anzeigen
ca. 1 Minute warten
falls das nicht so ist, die entsprechen PFFTS markieren und
LOAD Firmware
noch einmal drücken
wenn alles ok, dann alle PFFTS markieren und
START PFFTS
drücken
der schwarze Bildschirm ändert sich - wenn alles ok ist, laufen die DumpCnt (Dump-Counter) hoch
Obsinp:
Startup —> Pulsar-Verzeichnis, RX setzen, MultiFiba setzen (im Zweifel Mode 161)
Obsinp:
Search7Beam:
@beamtest0358_2.scr
Während der Messung muss auch die File Size (im schwarzen Bildschirm) größer werden.
nach Abschluss der Messungen im
PFFTS test
Fenster
Start
drücken, ggf. den Pulsar eingeben (=B0355+54)
nach drei Minuten sollte in allen Beams ein Signal zu sehen sein (siehe unten)
Beenden mit
EXIT PFFTS

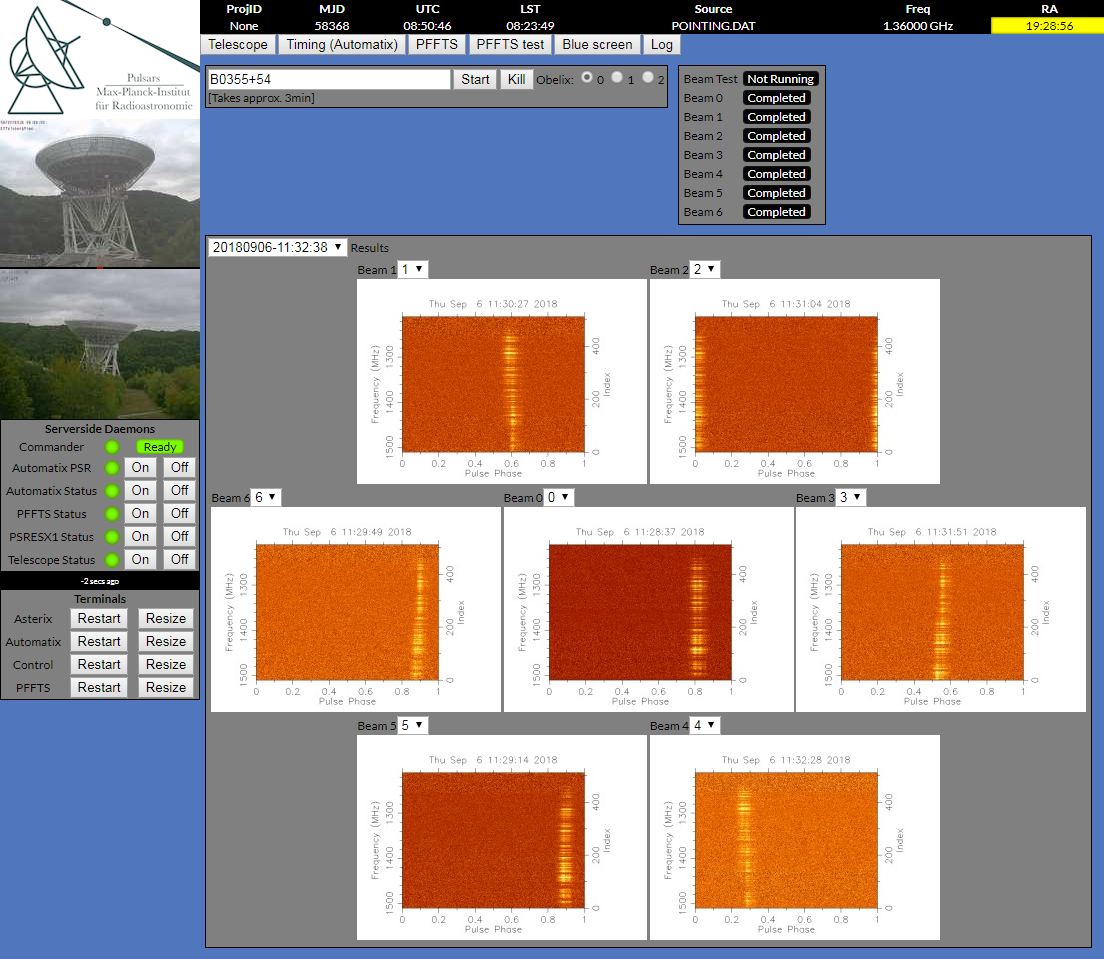

Ein erfolgreicher Beamtest sollte in etwa so aussehen:
